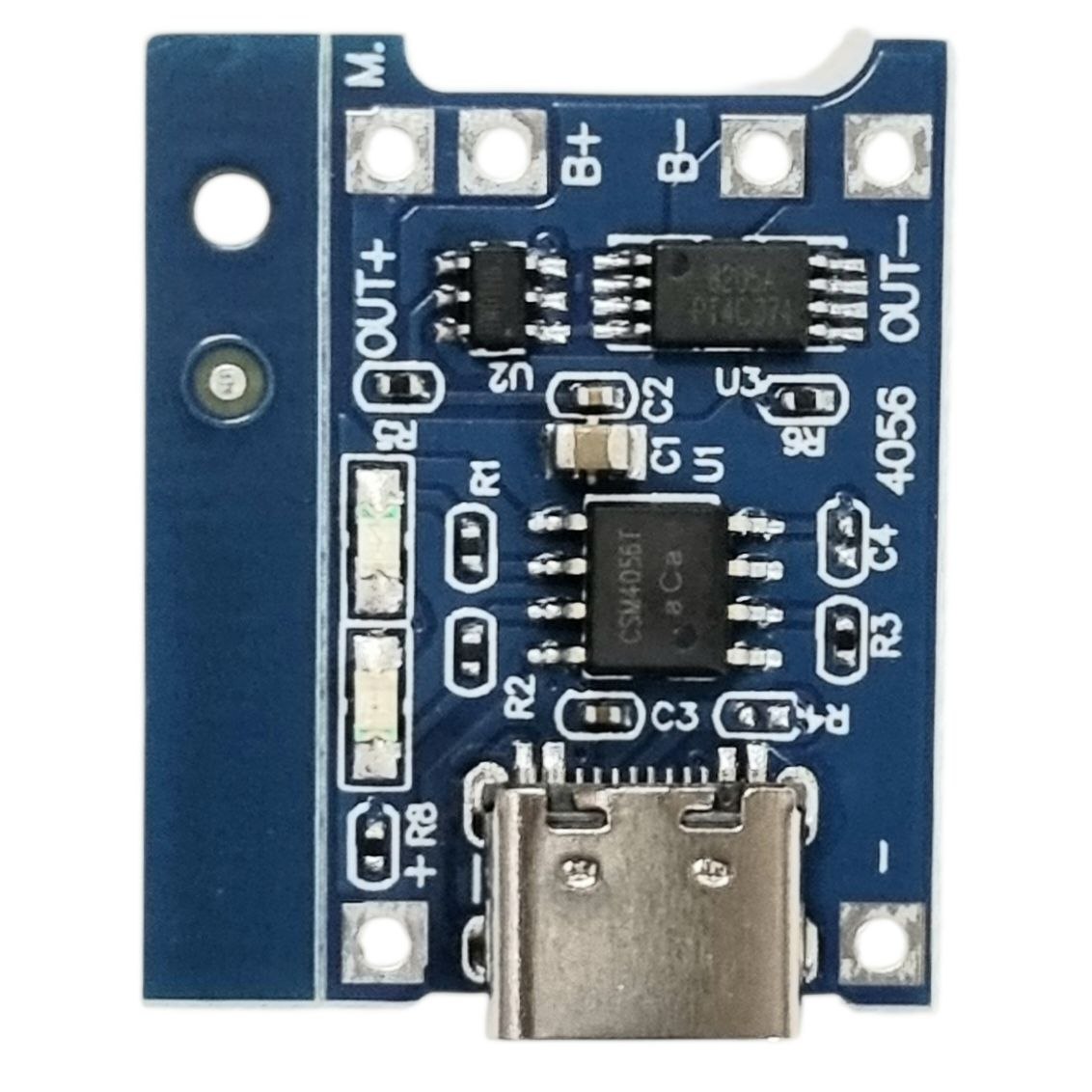

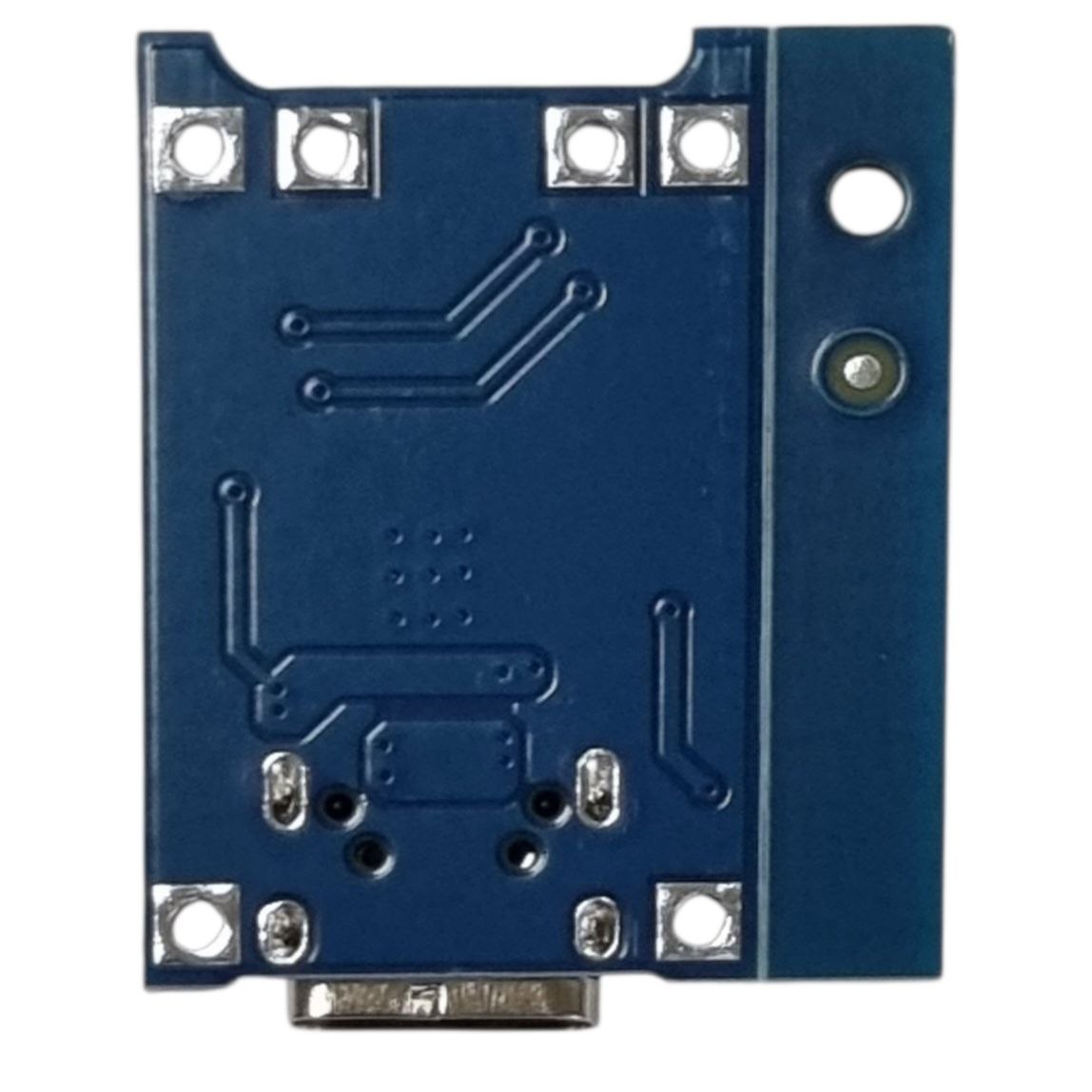

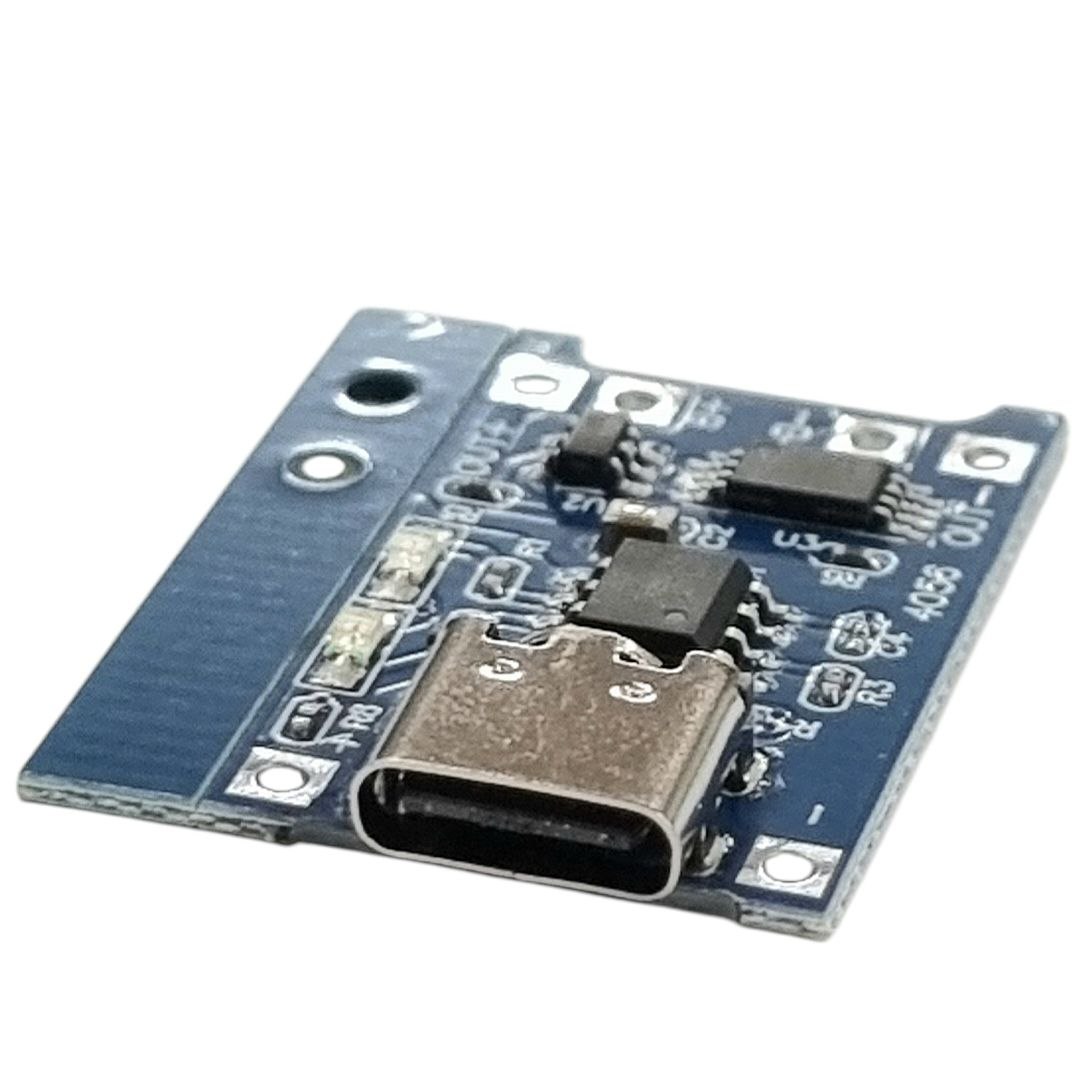

Плата контролер заряда TC4056A з роз’ємом Type-C та з захистом від перезаряду та перерозряду

Описание

Плата контролер заряда TC4056A з роз'ємом Type-C та з захистом від перезаряду та перерозряду

Бренд: 4

1. Контроль процесу заряджання: Модуль реалізує алгоритм CC/CV (постійний струм / постійна напруга). Це критично важливо для літієвих батарей: спочатку вони заряджаються стабільним струмом, а при досягненні 4.2 В — стабільною напругою до повної зарядки.
2. Захист акумулятора (у версіях із захистом): Багато модулів на TC4056A оснащені додатковою мікросхемою захисту (DW01) та польовими транзисторами (8205A), які захищають батарею від:
   • Перезаряду (відсікання при 4.2–4.25 В);
   • Глибокого розряду (відсікання при 2.4–2.5 В, щоб акумулятор не «помер»);
   • Короткого замикання та перевантаження по струму.
3. Індикація стану: На платі зазвичай встановлено два світлодіоди. Один (зазвичай червоний) горить під час заряджання, другий (синій або зелений) загоряється, коли акумулятор повністю заряджений.

• Саморобні пристрої (DIY): Створення портативних колонок, ліхтариків, іграшок на акумуляторах.
• Ремонт та модернізація: Заміна ланцюгів зарядки, що вийшли з ладу, у недорогій електроніці або переведення техніки з батарейок на акумулятори.
• Power Bank своїми руками: Основа для найпростішого зовнішнього акумулятора.

• Вхідна напруга: 4.5 В – 5.5 В (ідеально для живлення від USB, зарядки смартфона або сонячної панелі).
• Струм заряджання: За замовчуванням 1А (1000 мА). Його можна змінити, перепаявши один програмуючий резистор (


  $$

  ), якщо потрібно заряджати акумулятори малої ємності.

• Роз’єми: Бувають із портами micro-USB, Type-C або просто контактними майданчиками під пайку.

Характеристики

• Тип: Бездротовий
• Потужність: 1W
• Порти: 1 порта: USB-C, Micro-USB
• Бренд: 4
